¿Qué es el zócalo de CPU en una computadora?

El zócalo de CPU, también conocido como socket, se encuentra en la tarjeta principal de todas las computadoras, salvo algunas excepciones notables como los Pentium II y III basados ​​en cartuchos de Intel que usaban ranuras. Estos zócalos cambian de formato cada pocas generaciones de procesadores para adaptarse a los diseños de los chips más nuevos y aprovechar las nuevas mejoras en el rendimiento y las características.

A continuación te explicamos todo lo que necesitas saber sobre los zócalos de CPU LGA de Intel (Matriz de contactos en rejilla, por sus siglas en inglés).

La importancia del Zócalo

El zócalo es la interfaz física a la que se conecta un procesador. En el caso de un socket LGA, consta de una serie de pines que corresponden a conectores planos en la parte inferior del procesador.

Cuando los nuevos procesadores requieren una matriz diferente de pines debido a un nuevo diseño por una funcionalidad mejorada, nace un nuevo formato de zócalo. Generalmente, la diferencia es el aumento de pines para poder administrar dichas nuevas características.

Debido a que Intel es uno de los principales fabricantes de procesadores, los zócalos que diseña la compañía son particularmente importantes, por lo que conocer el formato LGA con el que tu nuevo hardware es compatible es básico. Si tienes curiosidad, el otro gran fabricante, AMD, utiliza su propio equivalente, llamado zócalo PGA (Matriz de contactos de pines, por sus siglas en inglés).

Físicamente, los zócalos siempre se encuentran en la placa base de una computadora. No se pueden actualizar sin cambiar la placa base por completo, por lo que la actualización a una nueva generación de procesadores puede requerir una reconstrucción completa, aunque otros componentes como la fuente de alimentación, la memoria RAM y la tarjeta gráfica generalmente se pueden reutilizar.

Si estás aquí específicamente para averiguar qué zócalo tienes y cuales admite tu procesador, Intel tiene una excelente guía para hacerlo.

LGA 1200

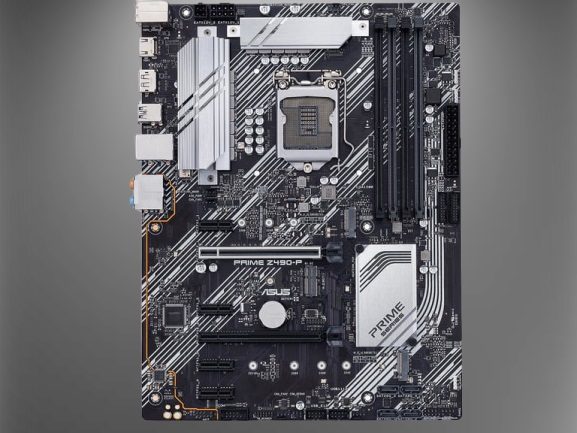

Placa base con zócalo de CPU LGA 1200

La última actualización de zócalo de Intel es el LGA 1200. Este es el nuevo diseño de socket en las placas base de la serie 400 que se lanzó en 2020, específicamente para los procesadores Intel de 10ª generación, y tiene 49 pines más que antes.

Estos procesadores Comet Lake-S son más eficientes que la generación anterior y tienen la capacidad de admitir hasta 10 núcleos. También, admiten una variedad de tecnología adicional, incluida la codificación HEVC, HDR y VP9 de 10 bits. Este zócalo representa un cambio de diseño clave, y no son compatibles con el antiguo conjunto de chips de la serie 300.

LGA 2066

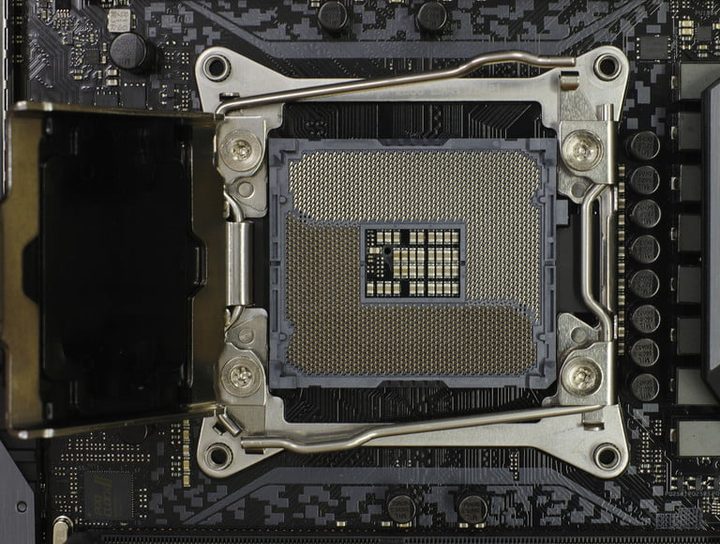

zócalo de CPU LGA 2066

El LGA 2066 se lanzó en 2017 como parte de los procesadores Skylake-X y Kaby Lake-X, fue diseñado principalmente para computadoras de escritorio de gama alta. Fue hecho para reemplazar directamente el zócalo LGA 2011-3.

LGA 3647

Placa base con zócalo de CPU LGA 3647

LGA 3647 es un tipo especial de socket hecho específicamente en 2016 para ser utilizado en procesadores Xeon y Skylake-SP, con soporte para un controlador de memoria de seis canales, memoria 3D XPoint no volátil y UPI de Intel. Hay un par de diseños diferentes dependiendo de si el chip fue hecho para un procesador Skylake o Xeon. Los verás principalmente en las configuraciones de servidor.

LGA 1151

Procesador Intel Core i7-6700K para zócalo de CPU LGA 1151
Greg Mombert/Digital Trends

LGA 1151 se lanzó en 2015, diseñado para aceptar la nueva clase Skylake de procesadores de 14 nanómetros, los diseños Core de sexta generación con nombres de productos en la serie 6000.

El diseño admite seis chipset diferentes, desde la potencia más baja hasta la más alta: H110, B150, Q150, H170, Q170 y el Z170 más orientado al rendimiento. En comparación con los conjuntos de chips equivalentes en la línea LGA 1150, un poco más antigua, todos admiten más conexiones USB 3.0, DIMM RAM DDR4 más rápidas (aunque algunas placas base también pueden estar equipadas con RAM DDR3 más antigua y barata), y para los conjuntos de chips de gama baja, más conexiones SATA 3.0.

Todos los chipset compatibles con LGA 1151, excepto Z170, permiten el overclocking solo a la GPU; si deseas overclockear tu CPU o RAM, tendrás que optar por el chipset de gama alta. El soporte RAID SATA se incluye solo en los conjuntos de chips H170, Q170 y Z170, y solo el Q170 agrega soporte para Intel Active Management, Trusted Execution, VT-d y Vpro. El soporte para estas tecnologías depende de un procesador Core de sexta generación compatible.

LGA 1150

Placa base con zócalo de CPU LGA 1150

El zócalo LGA 1150 está diseñado para acomodar los procesadores Haswell (Intel Core de cuarta generación). Este socket también admite muchos chips de escritorio Core de quinta generación que salieron al mercado.

Al igual que otros sockets Intel, se puede encontrar en seis chipset diferentes; H81, B85, Q85, Q87, H87 y Z87. El primer trío (H81, B85 y Q85) puede considerarse la línea de nivel de entrada. Ninguno de ellos ofrece soporte para las funciones más avanzadas de Intel, como Intel Rapid Storage y Smart Response.

Hicimos una lista de todos los procesadores LGA 1150 en Newegg para una revisión más cercana. Esta selección también incluye procesadores de Devil’s Canyon, una línea que ahora ha sido descontinuada (por lo que no se escucha hablar de la misma manera que Skylake).

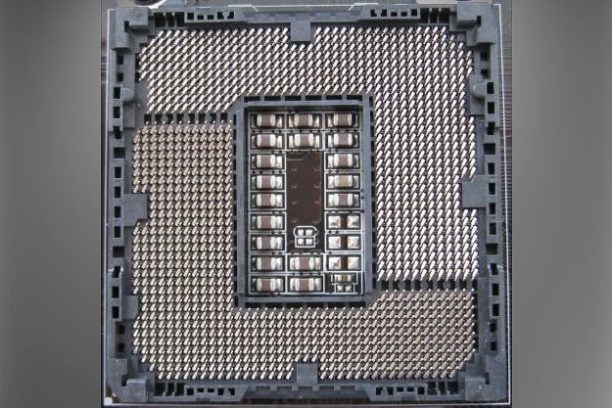

LGA 1155

Wikimedia/Artem S. Tashkinov

El zócalo más antiguo que cubriremos en esta guía, el LGA 1155 de Intel, llegó junto con la segunda generación de procesadores Intel Core. El socket sirvió como la opción principal, por lo que la mayoría de la línea de CPU Sandy Bridge de Intel es compatible con él. Los procesadores de alta gama, como los modelos de seis núcleos de Intel (llamados Sandy Bridge-E), son la excepción; hablaremos de su zócalo a continuación.

LGA 1155 es un zócalo de generación cruzada. Aunque está diseñado para Sandy Bridge (Intel Core de segunda generación), también acepta procesadores Ivy Bridge (Intel Core de tercera generación), lo que significa que los propietarios de una placa base LGA 1155 tienen algunas opciones de actualización disponibles. La actualización de un viejo Sandy Bridge de doble núcleo a uno de cuatro núcleos Ivy Bridge (como el Core i5-3450, por ejemplo) puede proporcionar un gran impulso en el rendimiento.

Doce conjuntos de chips de placa base tienen este zócalo. La línea más antigua de chipsets incluye B65, H61, Q67, H67, P67 y Z68, y todos fueron lanzados junto con los procesadores Sandy Bridge. El lanzamiento de Ivy Bridge trajo el B75, Q75, Q77, H77, Z75 y Z77.

Todos estos conjuntos de chips tienen el mismo zócalo, pero algunas características están deshabilitadas en los conjuntos de chips de gama baja.

Sin embargo, ten en cuenta que las viejas placas base LGA 1155 a menudo no funcionan con nuevos procesadores a menos que actualices el BIOS. Por lo general, puedes encontrar una lista de compatibilidad en el sitio de soporte del fabricante. Verifícalo antes de realizar una compra.

LGA 2011

Zócalo de CPU LGA 2011
Wikimedia/Smial

El zócalo LGA 2011 de Intel llegó después de 1155 y sirvió como chipset de gama alta extremo de Intel para los procesadores Sandy Bridge-E/EP e Ivy Bridge-E/EP. El socket está diseñado para procesadores de seis núcleos y para la línea completa de chips empresariales de Intel (la serie Xeon).

Hay seis conjuntos de chips para este zócalo, pero solo uno es relevante para los consumidores: X79. Este es el chipset creado para los procesadores Sandy Bridge-E e Ivy Bridge-E. Los otros conjuntos de chips están destinados a procesadores Xeon, que casi siempre son una pérdida de dinero para los usuarios domésticos.

Otros zócalos para tener en cuenta

Aquí hay algunos otros sockets Intel que algunos lectores aún pueden tener, pero que probablemente sean demasiado viejos para actualizar.

LGA 775: este zócalo es antiguo. Se utilizó para una amplia variedad de Intel Pentium 4, Intel Core 2 Duo, Intel Core 2 Quad y otros procesadores desde 2006 hasta el lanzamiento de LGA 1366. Estos sistemas necesitarán una actualización seria porque, además del socket obsoleto, los conjuntos de chips compatibles con LGA 775 utilizaron principalmente RAM DDR2, aunque algunas placas base de modelos recientes eran compatibles con DDR3.

LGA 1156: Intel lanzó este socket para manejar la nueva línea de procesadores Intel Core de la compañía en 2008. Este socket carece de una ruta de actualización viable.

LGA 1366: efectivamente, la versión de gama alta de LGA 1156, todo lo dicho sobre 1156 se aplica también a 1366.

La línea de zócalos de CPU de Intel no se volverá menos confusa en el corto plazo, en gran parte debido a cómo progresa la tecnología. A medida que los procesadores adquieren nuevas habilidades o se rediseñan para ofrecer más velocidad o tomar más potencia, el diseño físico del hardware debe cambiar, y eso a menudo significa nuevos zócalos.

Intel continúa creando un nuevo socket cada pocos años o con más frecuencia para aplicaciones de procesadores específicos. Como has visto, comprender las últimas opciones de socket es importante no solo para el mantenimiento de la computadora, sino también para tomar la decisión correcta al actualizar.

Si tienes dudas o quieres identificar los productos de Intel, la empresa cuenta con una página muy completa donde podrás identificar la mayor parte de los productos y sus características.
