Cómo instalar una tarjeta madre como un profesional

Cómo instalar una tarjeta madre paso a paso

Tal vez la tarjeta madre no sea la parte más emocionante de tu sistema, pero posiblemente sea la más importante. También es la más grande, por lo que su instalación podría resultar un poco incómoda, pero mientras tengas cuidado no será difícil. Ya sea que tengas una enorme tarjeta eATX, o una ATX más común, o alguna de las opciones más pequeñas mATX o ITX, aquí te enseñamos cómo instalar una tarjeta madre en unos cuantos pasos.

Paso 1: Prepara tus herramientas

Imagen utilizada con permiso del titular de los derechos de autor

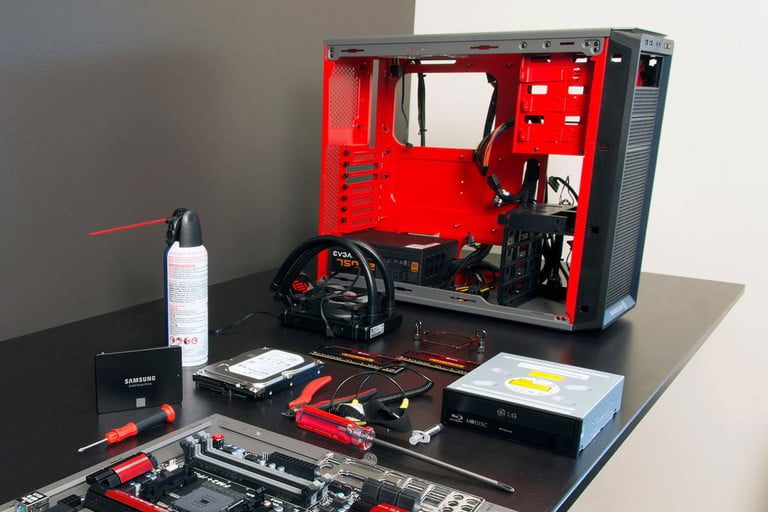

Antes de instalar este componente de tu PC, es importante conseguir todas las herramientas que necesitarás y protegerte (y a tu hardware) adecuadamente. Con esto nos referimos a que uses una pulsera antiestática y que realices la instalación en una superficie que no sea conductora. Definitivamente no lo hagas sobre un suelo con alfombra.

En el caso de una tarjeta madre, necesitarás un desatornillador de cruz largo, de preferencia uno con la punta ligeramente imantada para que se aferre a los tornillos. También es buena idea conseguir unas pinzas de puntas de aguja, por si necesitas extraer algún tornillo que haya caído en las entrañas de tu PC.

También te recomendamos usar una buena iluminación para que puedas ver bien lo que haces, y no olvides tener a la mano el manual de tu tarjeta madre, por si tienes alguna duda relacionada específicamente con tu modelo.

Paso 2: Atornilla los separadores

Imagen utilizada con permiso del titular de los derechos de autor

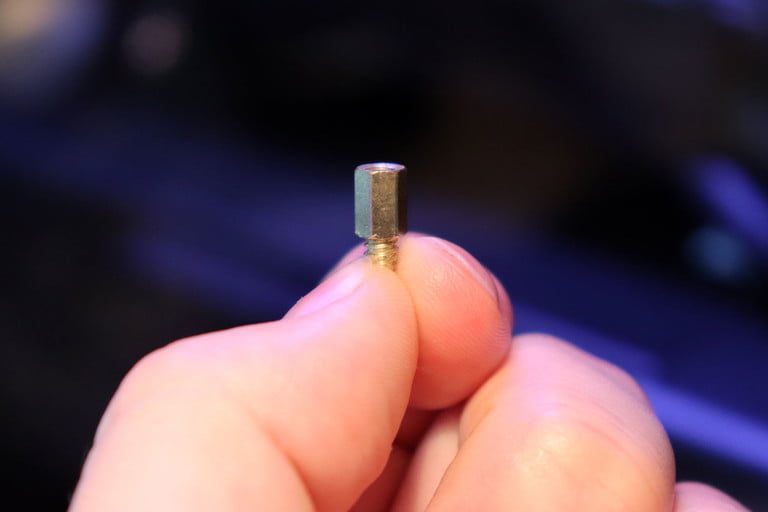

Una tarjeta madre es un equipo electrónico delicado, y debes evitar que entre en contacto directo con el chasis conductor de tu PC. Por eso, antes de instalar la tarjeta madre necesitamos instalar los separadores. Estos son tornillos machos con cabezas hembras que te permiten atornillarles directamente la tarjeta madre. Suelen ser de latón; a veces vienen pintados de negro. Debiste haber recibido algunos en una bolsita junto con tu tarjeta madre o con la caja de tu PC. Muchas cajas los incluyen, aunque no siempre son de la forma o tamaño específicos que necesita la tarjeta madre que usarás.

Consulta el manual de tu tarjeta madre y de tu caja (o busca las notas de eATX, ATX, mATX o ITX en la bandeja de tu tarjeta madre) para averiguar cuáles necesitas atornillar y dónde. Cuando encuentres los lugares correctos, atorníllalos con la mano. Puede ser un poco complicado, pero esto es algo que debes poder hacer sin necesidad de herramientas. Si sientes que las necesitas, normalmente se debe a que el separador no está bien alineado. Inténtalo de nuevo.

Paso 3: Instala la placa trasera

Michael Krawczyk/Wikimedia

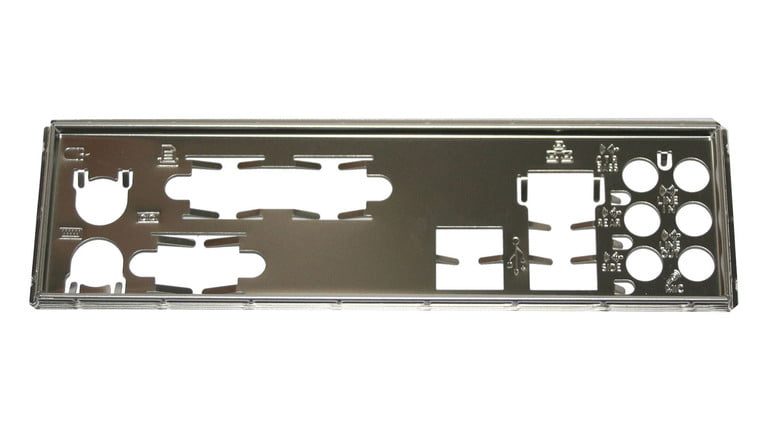

El último paso antes de llegar a la tarjeta madre es instalar la placa trasera. Este es el panel plateado o negro que protegerá los puertos traseros de tu tarjeta madre; viene con esta, en su caja.

Búscalo y móntalo en su espacio correspondiente en la caja. Su ubicación debe ser obvia, pero asegúrate de que la orientación sea la correcta antes de aplicar presión para instalarlo en su lugar.

Paso 4: Instala la tarjeta madre

Cómo instalar una tarjeta madre
Imagen utilizada con permiso del titular de los derechos de autor

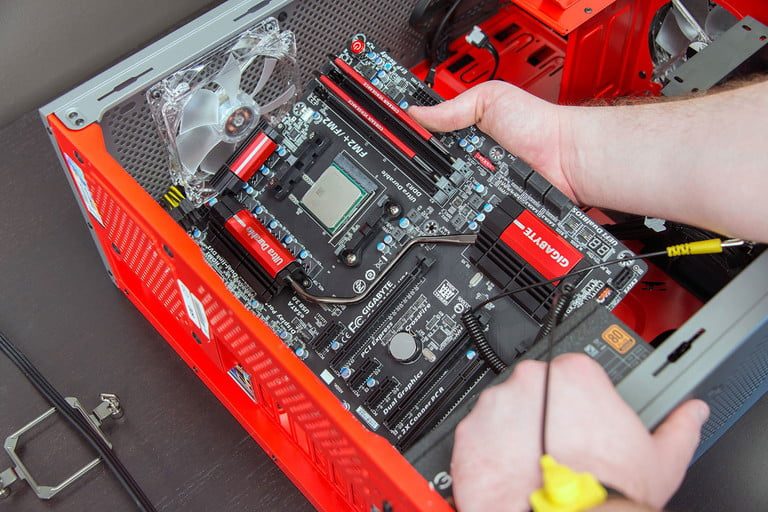

Tal vez quieras instalar primero el procesador, aunque no es obligatorio (aquí te explicamos cómo instalar un procesador AMD). Para instalar la tarjeta madre, debes colocarla cuidadosamente dentro de la caja – meterla inclinada apuntando hacia el frente de la caja puede ayudar, dependiendo del chasis.

Tienes que alinear los hoyos para tornillos en la tarjeta con los espaciadores que ya colocaste. Asegúrate de que también encaje bien en la placa trasera y de que ninguna pieza de metal cubra algún puerto.

Imagen utilizada con permiso del titular de los derechos de autor

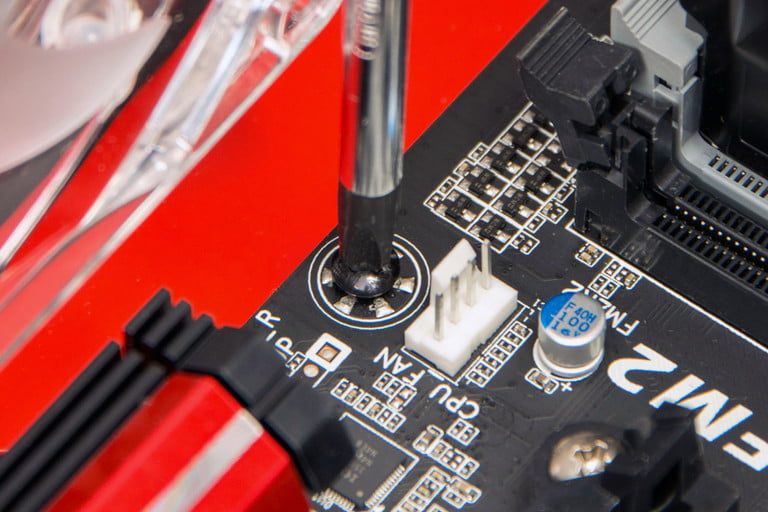

Usa los tornillos incluidos con tu tarjeta madre. Tal vez sea necesario que sostengas con cuidado la tarjeta madre en su lugar mientras metes un tornillo o dos, pero cuando esos estén ahí ya no tendrás problemas para atornillar el resto. Igual que con los separadores, si sientes que estás forzando un tornillo, sácalo y vuelve a comenzar.

También es buena idea solo atornillarlos un poco para colocarlos en su sitio antes de apretarlos todos.

Paso 5: Los cables eléctricos

Imagen utilizada con permiso del titular de los derechos de autor

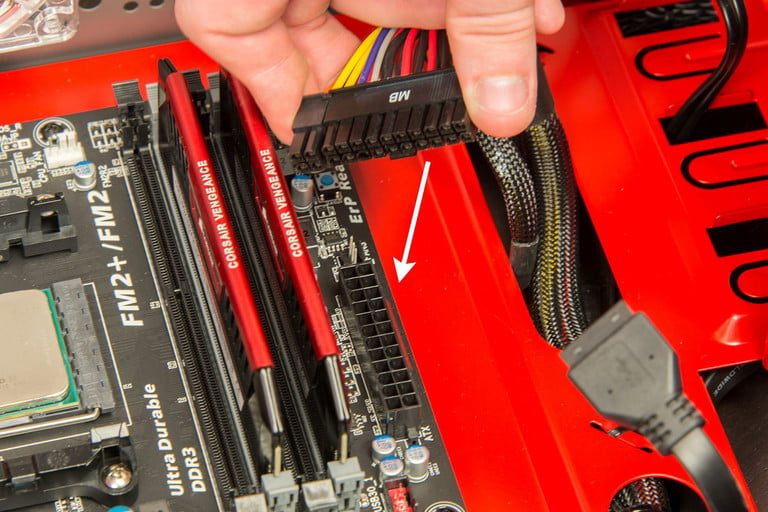

Para dar energía a tu tarjeta madre necesitas conectar sus cables. En casi todas las tarjetas madre esto se refiere al conector largo de 24 pines, además de otro conector más pequeño de cuatro u ocho pines. El primero suele encontrarse a la derecha de la tarjeta madre cuando está instalada, y el segundo suele estar cerca de la parte superior. No obstante, su ubicación puede variar, así que consulta el manual de tu tarjeta para confirmarlo.

Lleva los cables a sus lugares por donde prefieras e insértalos en su respectiva ranura presionándolos con cuidado, asegurándote de que su orientación sea la correcta. Si no estás seguro, fíjate en la forma de los sockets, pues vienen con forma redonda y cuadrada a propósito para que una entrada incorrecta sea imposible.

Al terminar eso podrás continuar con los siguientes componentes de tu PC.
