Al planificar la próxima construcción de su PC, probablemente esté enfocado en obtener la mejor combinación de CPU y GPU. Tal vez esté pensando en actualizar sus velocidades de almacenamiento o la estética RGB.
¿Flujo de aire de la caja? Eso pasa a un segundo plano… si es que se piensa en ello. Pero la forma en que mueve el aire a través de su carcasa puede afectar drásticamente la temperatura, el rendimiento, la acústica e incluso la vida útil de su sistema, y brindarle el enfoque de juego que su corazón desea.
De hecho, el flujo de aire de la carcasa es una de las pocas áreas en la construcción de PC donde puede tener un impacto notable sin gastar mucho dinero. Ya sea que esté tratando de reducir las temperaturas de la CPU en unos pocos grados o silenciar un enfriador de GPU agresivo, el flujo de aire es la base.
Comprender cómo funciona el flujo de aire en una carcasa de PC

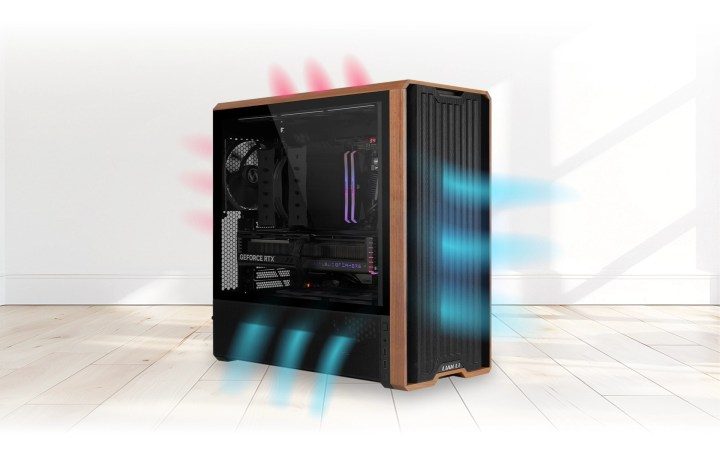

En términos simples, el flujo de aire es el movimiento de aire a través de su carcasa de un lado a otro. El aire frío se aspira desde la parte delantera o inferior, y el aire caliente se expulsa por la parte superior o trasera. Cuando se hace correctamente, esto crea una corriente de aire controlada que enfría la CPU, la GPU, los VRM e incluso los SSD o la RAM dirigiendo el flujo de aire sobre ellos antes de que se expulse el aire caliente.
Lo que a menudo se malinterpreta es cómo pequeños cambios en la ubicación u orientación de los ventiladores pueden interrumpir o mejorar este flujo. Piense en el flujo de aire como un túnel de viento, lo quiere suave, lineal y con una turbulencia mínima. Los cables, el espacio estrecho de la GPU y los ventiladores mal colocados rompen ese túnel.
En la mayoría de las situaciones, el flujo de aire de adelante hacia atrás puede considerarse el estándar de oro. Eso significa que los ventiladores en la parte delantera extraen aire frío, que luego se empuja a través de los componentes y sale a través de los extractores en la parte superior y trasera. Sin embargo, esto puede cambiar según el tipo y el diseño de su gabinete de PC.

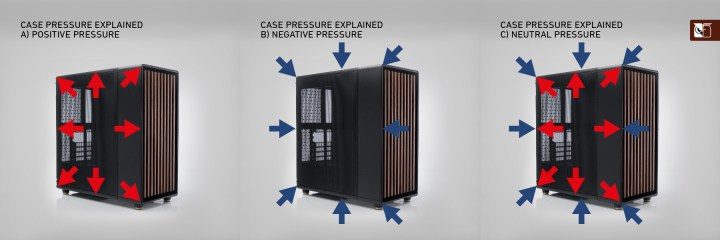

Presión de aire positiva vs. negativa
Uno de los factores que más se pasan por alto al enfriar sus componentes dentro de la carcasa de su PC es la presión del aire. Esto se refiere al equilibrio entre la cantidad de aire que entra y la cantidad que sale de la caja.
La presión positiva significa que hay más flujo de aire de admisión que de escape. Esto hace que el exceso de aire salga a través de los huecos de la carcasa, lo que ayuda a evitar que el polvo entre donde no debería. Por lo general, se prefiere para construcciones más silenciosas y limpias, especialmente cuando se filtran todos los puntos de admisión.
La presión negativa es donde se expulsa más aire del que ingresa, lo que tiende a crear un flujo de aire más fuerte a través de la carcasa, pero también aspira el polvo a través de grietas y espacios sin filtrar. Si bien es potencialmente mejor para las térmicas de la GPU en algunas configuraciones, puede ser más ruidoso y polvoriento con el tiempo.
La presión equilibrada o neutra tiene como objetivo una relación de flujo de aire cercana a 1: 1 entre los ventiladores de admisión y extracción. Esto puede ser ideal para térmicas neutras y flujo de aire constante, pero requiere una colocación deliberada del ventilador y velocidades de ventilador coincidentes.
Tipos de ventiladores y ubicación

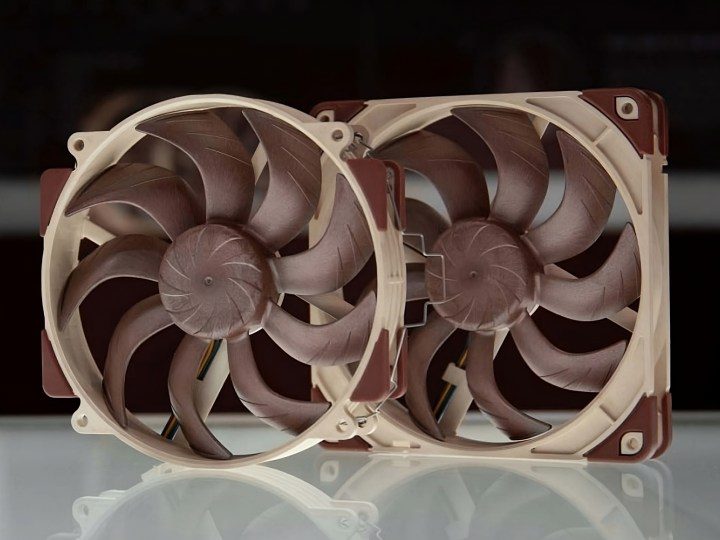

La mayoría de las carcasas admiten ventiladores de 120 mm o 140 mm, pero existen tamaños de 80 mm, 92 mm e incluso más grandes. Considere el soporte de su estuche para diferentes tamaños y priorice los tamaños más grandes, ya que pueden mover más aire a velocidades más bajas, lo que los hace más silenciosos. Sin embargo, la ubicación es más importante que el tamaño por sí solo.

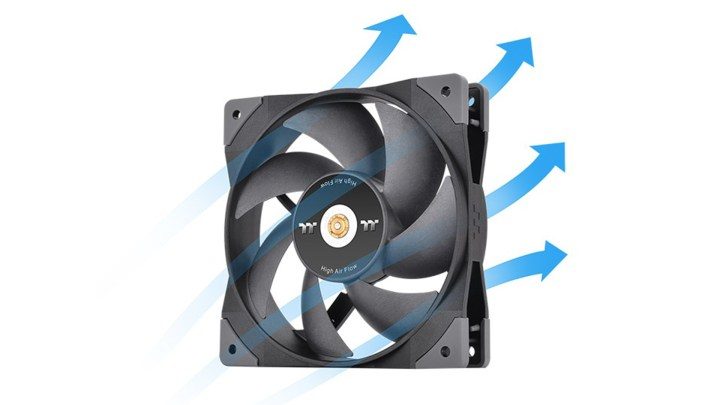

Los ventiladores de presión estática son ideales para soplar a través de resistencias como filtros de polvo o radiadores. Por otro lado, los ventiladores de alto flujo de aire funcionan mejor en áreas abiertas, como la parte trasera o superior de una caja de malla.
Para obtener el mejor efecto, los ventiladores deben estar despejados. Eso significa que los cables deben enrutarse limpiamente fuera de la ruta del flujo de aire y los radiadores no deben bloquear el flujo de aire de otros componentes.

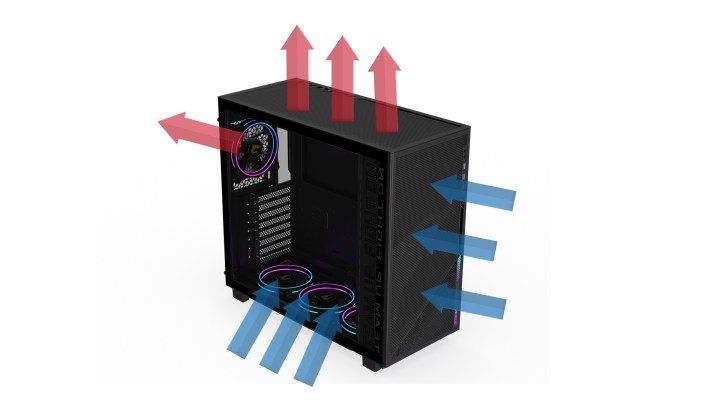

Como regla general, los ventiladores de entrada deben estar en la parte delantera o inferior, aspirando el aire ambiente más fresco, mientras que los ventiladores de escape van en la parte trasera y superior, ya que el aire caliente se eleva naturalmente. Esto garantiza un movimiento térmico constante de adelante hacia atrás y de abajo hacia arriba. Es importante tener en cuenta que esto puede no aplicarse a todas las carcasas de PC del mercado, por lo que se recomienda seguir las instrucciones dadas por el fabricante de la carcasa.
Para comprender qué lado de su ventilador es de entrada y cuál es de escape, verifique si hay flechas marcadas en el marco del ventilador donde una apunta a la dirección del flujo de aire y la otra muestra la rotación de las aspas. Si no hay flechas, el flujo de aire casi siempre va desde el lado abierto de las aspas del ventilador hacia el lado con los puntales de soporte y el cubo, a menos que se trate de ventiladores de flujo inverso.
Tamaño y orientación de la caja
El diseño y el tamaño de la carcasa de su PC pueden influir en gran medida en la configuración del flujo de aire. Una caja ATX de torre media, por ejemplo, generalmente se beneficia de dos o tres ventiladores de admisión delanteros, un extractor trasero y posiblemente uno o dos escapes montados en la parte superior.

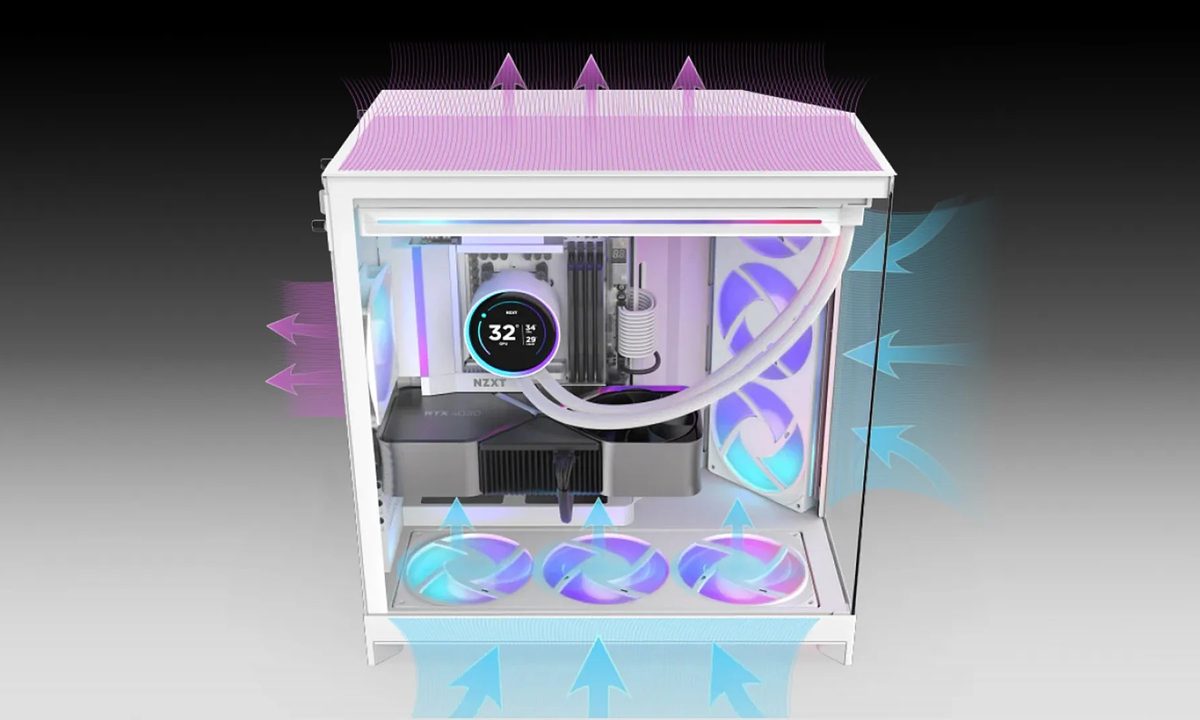

En casos de torre completa, puede agregar ventiladores de entrada inferior o ventiladores montados lateralmente para brindar enfriamiento adicional a las GPU de alto voltaje. Estos estuches más grandes también admiten patrones de flujo de aire más complejos, como el flujo de aire vertical (de abajo hacia arriba) combinado con el de adelante hacia atrás.
Para construcciones de factor de forma pequeño (SFF) como las cajas mini-ITX, el flujo de aire puede ser más complicado. Con espacio limitado, cada ventilador debe colocarse con cuidado. La entrada generalmente proviene de las rejillas de ventilación laterales o inferiores, y el escape a menudo se limita a un ventilador superior o trasero. En estos casos, el equilibrio de presión se vuelve más difícil y los ventiladores de presión estática son esenciales.
Las carcasas horizontales para PC de cine en casa (HTPC) como Fractal Design Ridge (en la foto de arriba) o los diseños personalizados de banco abierto cambian las expectativas. Aquí, el aire puede fluir verticalmente o de izquierda a derecha dependiendo de la orientación de la placa base. Deberá evaluar el enfriamiento en función de cómo se elevará naturalmente el aire caliente dentro del diseño.
Optimización para el ruido y el rendimiento
Un buen flujo de aire no se trata solo de temperaturas, también se trata de ruido. Una PC fría funciona de manera más silenciosa, ya que los ventiladores no necesitan aumentar tan agresivamente. El truco es mover suficiente aire sin sobrecargar los ventiladores.

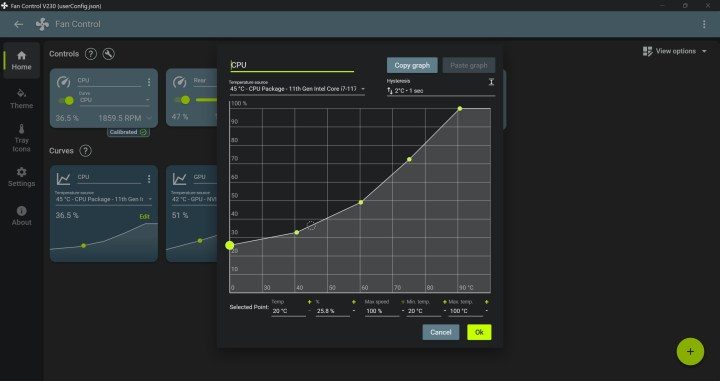

Tómese un tiempo para comprender y configurar las curvas de los ventiladores dirigiéndose a su BIOS o, alternativamente, utilizando el software dedicado de su placa base. Incluso puede probar Fan Control, una utilidad de código abierto muy recomendada que ofrece una amplia gama de controles para casi todos los ventiladores de su PC.
Una curva bien ajustada permite que los ventiladores permanezcan a bajas velocidades durante las tareas de ralentí o ligeras y solo aumenten bajo carga. Los ventiladores más grandes ayudan aquí, ya que pueden ofrecer un mejor flujo de aire a RPM más bajas.
Evite apilar ventiladores de forma redundante. Más ventiladores no siempre significan un mejor flujo de aire, a veces, agregan turbulencias. En su lugar, concéntrese en un flujo de aire suave y dirigido desde la admisión hasta el escape. Pruebe su sistema registrando las temperaturas de la CPU y la GPU durante las pruebas de inactividad, juegos y estrés y, en consecuencia, ajuste las velocidades o la ubicación del ventilador si aparecen puntos calientes.
El mantenimiento regular es muy útil
Incluso la mejor configuración de flujo de aire puede fallar si sus ventiladores están obstruidos con polvo. Limpie los filtros cada uno o dos meses y elimine el polvo de las aspas del ventilador con aire comprimido o un cepillo de limpieza. También se recomienda reemplazar la pasta térmica de su CPU cada 2-3 años, especialmente si sus temperaturas comienzan a subir con el tiempo. Verifique las orientaciones de sus ventiladores de vez en cuando también, ocurren errores, especialmente cuando los ventiladores se ven idénticos desde ambos lados.
