Imprimió un Macintosh Plus de Steve Jobs en 3D y dejó el paso a paso

Diego Bastarrica
Por
Macintosh Plus
Digital Trends Español

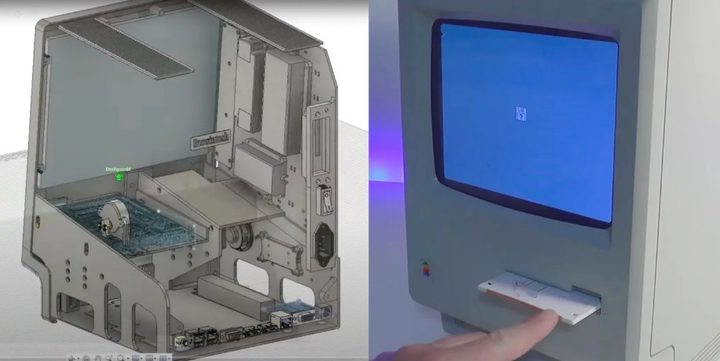

Un verdadero fanático de Apple, inspirado por su ídolo Steve Jobs, logró imprimir en 3D un Macintosh Plus, con lujo de detalles, arranca (y expulsa) un disquete, y el monitor permanece apagado hasta que el emulador de Mac se ejecuta y muestra el icono sonriente de Mac.

Kevin Noki, el autor, realmente quería un Macintosh Plus que funcionara y así lo describe el sitio ArsTechnica.

Recommended Videos

«Noki, a lo largo de lo que él informa como «meses», esencialmente trabaja hacia atrás a partir de 2024, utilizando todo tipo de herramientas y habilidades para volver a una Mac de 1986 que funcione. No solo «Mac OS clásico en un monitor AliExpress del tamaño adecuado», eso sí. Estamos hablando de una caja de tamaño adecuado, coloreada y texturizada, que toma energía de pared, se traga discos de 3,5 pulgadas, funciona tanto con cable telefónico como con teclados y ratones ADB de Apple, tiene un atenuador de pantalla y hace que el sonido de inicio (el pitido, no el acorde). No es un tributo «amoroso»; Es extraño y potencialmente desconcertante».

Related

El paso a paso del Macintosh Plus impreso en 3D

Lo cierto es que Noki, quiso compartir con la gente el paso a paso para conseguir su Macintosh de 1986.

3D Printed Full-Size Macintosh - The Brewintosh
  • Mida meticulosamente cada superficie y ángulo de un Macintosh Plus
  • Vuelva a crear esas medidas y moderéselas en AutoDesk Fusion 360
  • Imprime la carcasa del Mac en cuatro partes usando una Ender-3 modificada con filamento PLA gris
  • Aplique una parte de masilla plástica y lije los planos donde se unirían las piezas de la caja
  • Taladre orificios de registro en las piezas de la caja para conectores de clavijas metálicas
  • Use pegamento de cianoacrilato (CA) para unir las piezas y lije repetidamente cada parte con capas 3D que muestren
  • Pinta con aerosol tanto una imprimación como un color beige final en las partes que miran hacia afuera
  • Use un cortador de vinilo para proteger las partes de la carcasa que deben ser lisas
  • Aplica una capa transparente texturizada para replicar la textura áspera de la Mac
  • Desmontar una pantalla de 10 pulgadas que fue un hallazgo de una tienda de segunda mano
  • Reemplace el CCFL de la pantalla con iluminación LED
  • Vuelva a cablear y suelde una perilla de atenuación en la pantalla para crear un control de atenuación
  • Desuelda y modifica un ladrillo de carga de computadora portátil para hacer un conjunto de alimentación
  • Modificar un concentrador USB alimentado y su adaptador de CA
  • Tiñe un interruptor de encendido físico para que coincida con el color adecuado de la carcasa
  • Utilice los conectores WAGO para conectar componentes de alimentación de forma segura
  • Desmonte una computadora de cliente ligero de $ 13 y reemplace su conector de alimentación con un XT60
  • Conecte una resistencia para que la fuente de alimentación funcione con un adaptador externo
  • Sustituya el botón de encendido del thin client por un relé controlado por Arduino
  • Construya un conector frontal de teclado y mouse a partir de una placa de desarrollo USB Teensy, un conector RJ11 y un firmware de teclado TMK.
  • Suelde y conecte un altavoz interno
  • Reconstruya un lector de disquetes USB con un motor paso a paso controlado por Arduino (que haya codificado) para expulsar discos de los controles de software
  • Construya una placa periférica ADB con un diseño KiCAD, una placa Teensy y un Arduino Pro Micro
  • Configure un ATtiny85 para controlar la alimentación de la placa base y la pantalla, y reproduzca el sonido de inicio
  • Compilar un emulador de Mini vMac modificado dentro de un sistema Linux
  • Diseña tu propio estereotipo de texto en relieve de Brewintosh y aplícale papel de aluminio con una plastificadora
  • Crea pegatinas multicolores Brewintosh diseñadas a medida, imprímelas, aplica resina UV para obtener un acabado brillante y cúralas
  • Diseña e imprime una réplica de la pegatina del panel posterior del Mac original
  • Grábate haciendo todas estas cosas y edítalas en un video atractivo
